MULTIDEC® TAPER-IN
Utilis MULTIDEC® TAPER-IN - Portautensili di precisione per frese circolari e a candela
multidec®-TAPER-IN è un portautensile speciale sviluppato per applicazioni su torni a fantina mobile. Questi portautensili hanno una costruzione monoblocco per permettere la maggior precisione e stabilità possibili. Il portautensile multidec®-TAPER-IN può essere applicato a qualsiasi supporto fisso o motorizzato compatibile con lo standard DIN 6499 (ER).

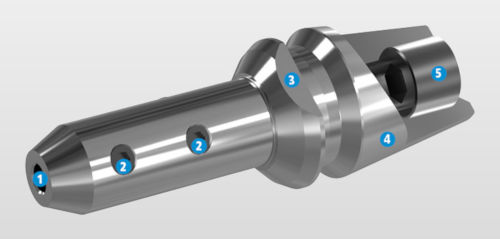

Portautensile monoblocco ER per frese a candela
- 1 - Foro rettificato di precisione per la sede della punta
- 2 - Viti di serraggio
- 3 - Superificie di riferimento
- 4 - Cono rettificato secondo standard DIN 6499
- 5 - Battuta regolabile
Portautensile monoblocco ER per frese circolari
- 1 - Sede di fissaggio rettificata per ottenere la massima concentricità possibile
- 2 - Superficie di riferimento
- 3 - Cono rettificato secondo standard DIN 6499
Vantaggi
- Ideale per applicazioni su torni a fantina mobile
- Si monta direttamente nel portautensile come una pinza ER
- Non richiede l'utilizzo di ghiere speciali
- Costruzione monoblocco per evitare somma delle tolleranze
- Elevata stabilità e precisione
- Superfici rettificate
- Disponibile nelle misure ER 8, 11, 16, 20 e 25
- Precisione di concentricità 0.005 mm
- Viti di serraggio regolabili su entrambi i lati per il posizionamento dell'utensile
